3DViewStation 데스크탑 뷰어



데스크톱 PC, 노트북 및 Windows 태블릿에서 사용할 수 있는 빠르고 보편적인 3D CAD 데스크탑 뷰어입니다.



3DViewStation Desktop 버전은 가장 인기 있는 제품입니다. Desktop Viewer는 로컬 PC에 설치되며 3D CAD, 2D CAD, 이미지 및 Office 영역에서 60개 이상의 데이터 형식을 매우 빠르게 시각화할 수 있습니다. 순수한 보기 외에도 많은 기능을 사용할 수 있습니다. 이러한 기능에는 탐색, 선택, 검색 및 필터, 측정, 치수, 단면, 비교 등이 있습니다. 또한 고급 디지털 목업, 레드라인/마크업, 분해, 체적 계산, 회의 준비, 지적 재산 보호, 기술 설명서를 위한 컨텐츠 생성 등이 있습니다. 당사의 Desktop Viewer를 사용하면 다양한 CAD 시스템의 CAD 데이터를 모델에 추가할 수 있습니다. 이를 멀티 캐드 DMU(Digital Mockup)라고 합니다. 3D ViewStation Desktop 버전은 자체적으로(독립형으로) 실행하거나 API의 시스템과도 통합할 수 있습니다.











   3DViewStation Desktop 버전 개요



   데스크탑 뷰어



  •    - 로컬 사용을 위한 클래식

       - 60개 이상의 데이터 포멧 읽기

       - 단순한 시각화에서 고급 분석 및 디지털 목업에 이르는 180개 이상의 기능

       - 매우 빠른 데스크탑 뷰어

       - 간단한 조작

       - 진정한 Multi-CAD DMU를 위한 3D CAD 뷰어

       - 중소기업 및 대규모 제조 회사를 위한 데스크탑 뷰어

       - Desktop Viewer는 로컬 데이터로 작업해야 하는 고급 사용자  및 일시적 사용자에게도 이상적입니다

       - 플러그인으로 확장 가능

    지원되는 프로세스



  • - 프로젝트 검토

    - 영업

    - 작업 준비

    - 제조

    - 공학  기술

    - 변경 관리

    - 구매

    - 마케팅

    - 기술 문서

    - 품질 보증

    - 협업



    가능한 응용 프로그램



  • - 데스크탑 PC, 노트북, Windows 태블릿

    - 로컬 설치

    - VM(가상 머신) 실행

    - 단독 실행(Stand Alone)

    - 통합 실행

    - 고정 또는 유동(네트워크) 라이센싱











    Kisters 3DViewStation Desktop 뷰어를 시각화 도구로 사용해야 하는 3가지 이유:



    - 이 3D CAD 뷰어는 온보드 그래픽 카드만 있어도 비즈니스 노트북에서 실행됩니다

    - Kisters 3DViewStation Desktop 버전은 다양한 데이터 형식을 지원합니다

    - Kisters 3DViewStation Desktop 뷰어는 매우 빠릅니다

    - Kisters 3DViewStation Desktop 버전은 간단한 뷰잉부터 회의 또는 작업 현장 준비, 기술 문서 작성 및 고급 디지털 목업에 이르기까지 다양한 기능을 제공합니다

    - Kisters 3DViewStation Desktop 뷰어는 여전히 사용하기 쉽습니다

    - Kisters 3DViewStation Desktop 버전은 PLM 시스템과 같은 주요 시스템에 통합될 수 있습니다











       파일 형식







    3D 가져 오기 - 기본 및 중립 CAD :



    - Catia, NX, Creo, Solidworks, SolidEdge, Inventor, SAT, Parasolid, JT, STEP, 3D PDF, Revit, GLTF, 3DXML, STL, VRML.

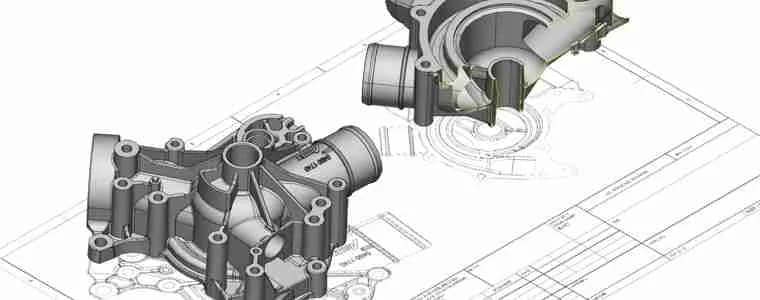

    - 2D 가져오기 - 도면, 사무실, 사진:



    -Catia CatDrawing, NX 2D, Creo DRW, Solidworks slddrw, DWG, DXF, HPGL, 2D PDF, TIFF, JPEG



    - 3D 내보내기 :



    STEP, JT, 3D PDF, 3MF, Parasolid, STL, VRML



    - 2D 내보내기:



    DXF, PDF, CGM, PNG, SVG, BMP..





       기능







    - 탐색, 선택

    - 검색 & 필터

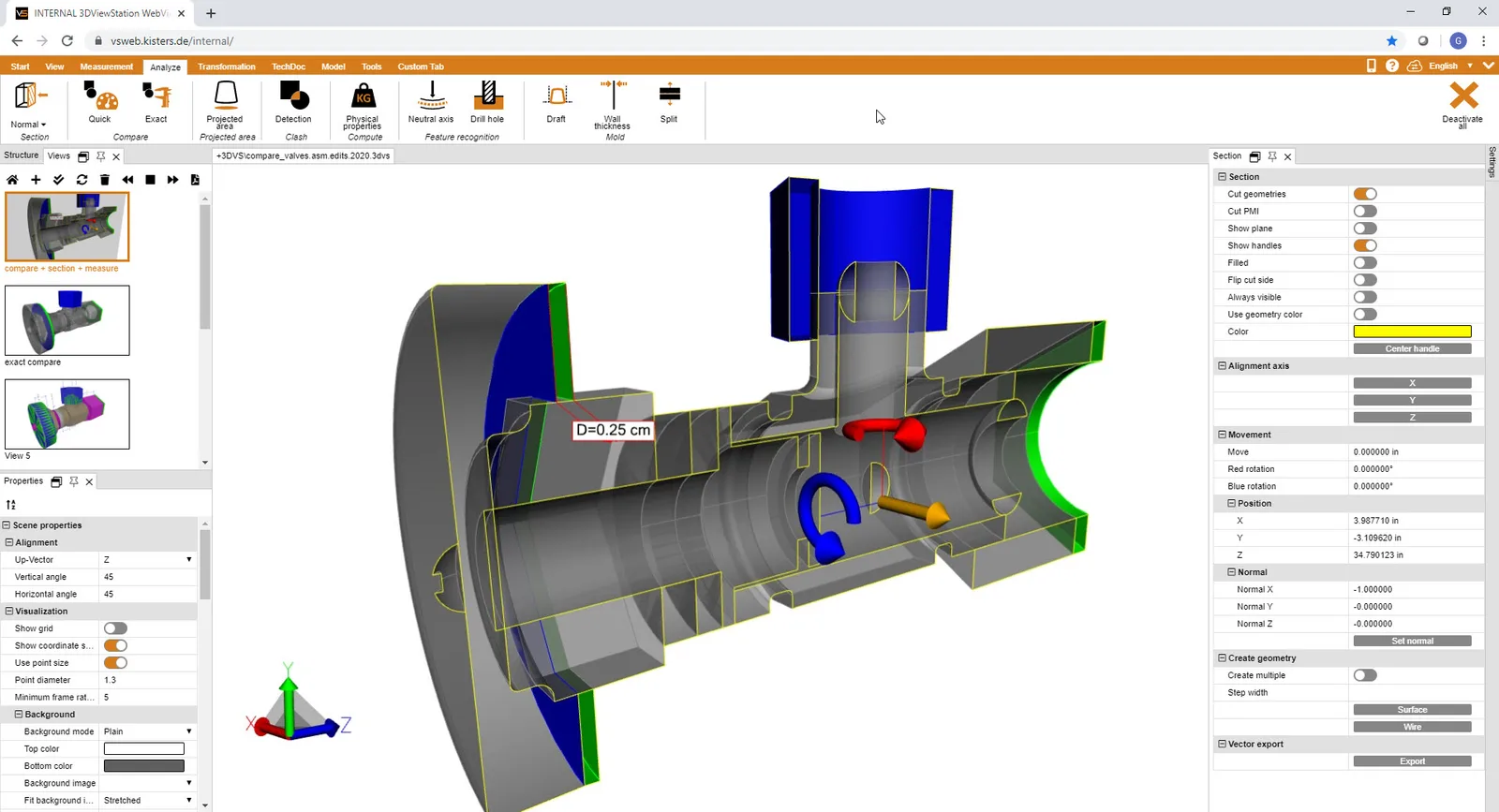

    - 측정 및 치수, 절단, 비교

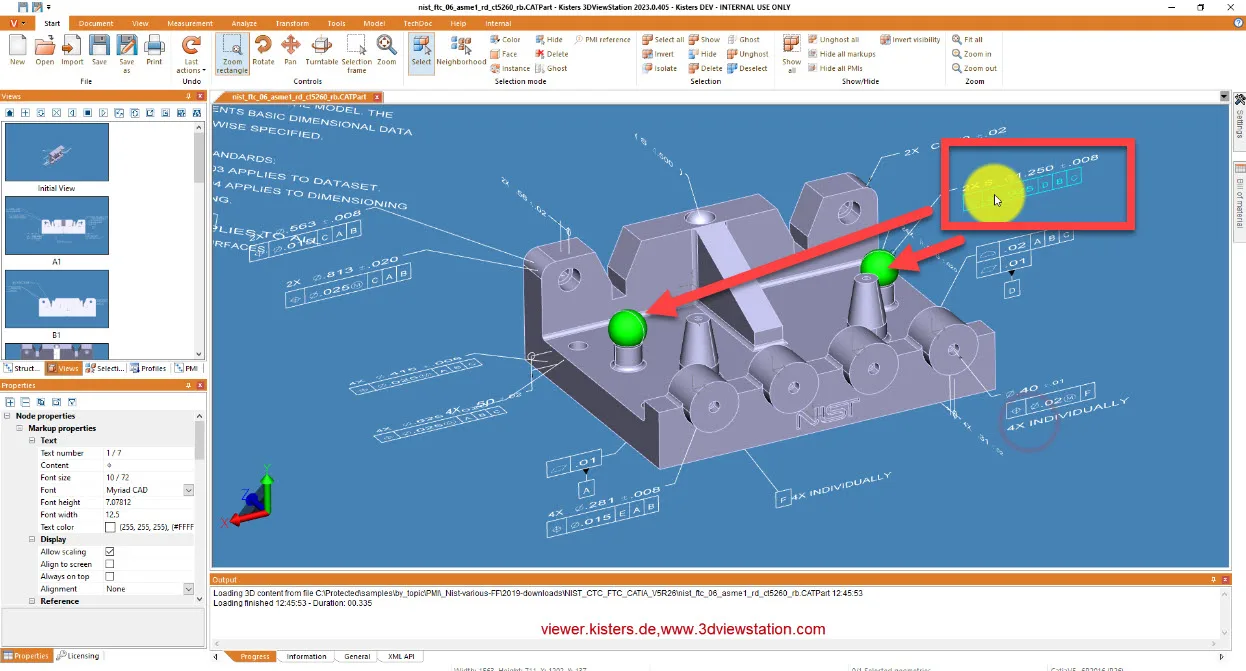

    - PMI / MBD 지원

    - 렌더링 모드, 색상 설정, 투명도 설정

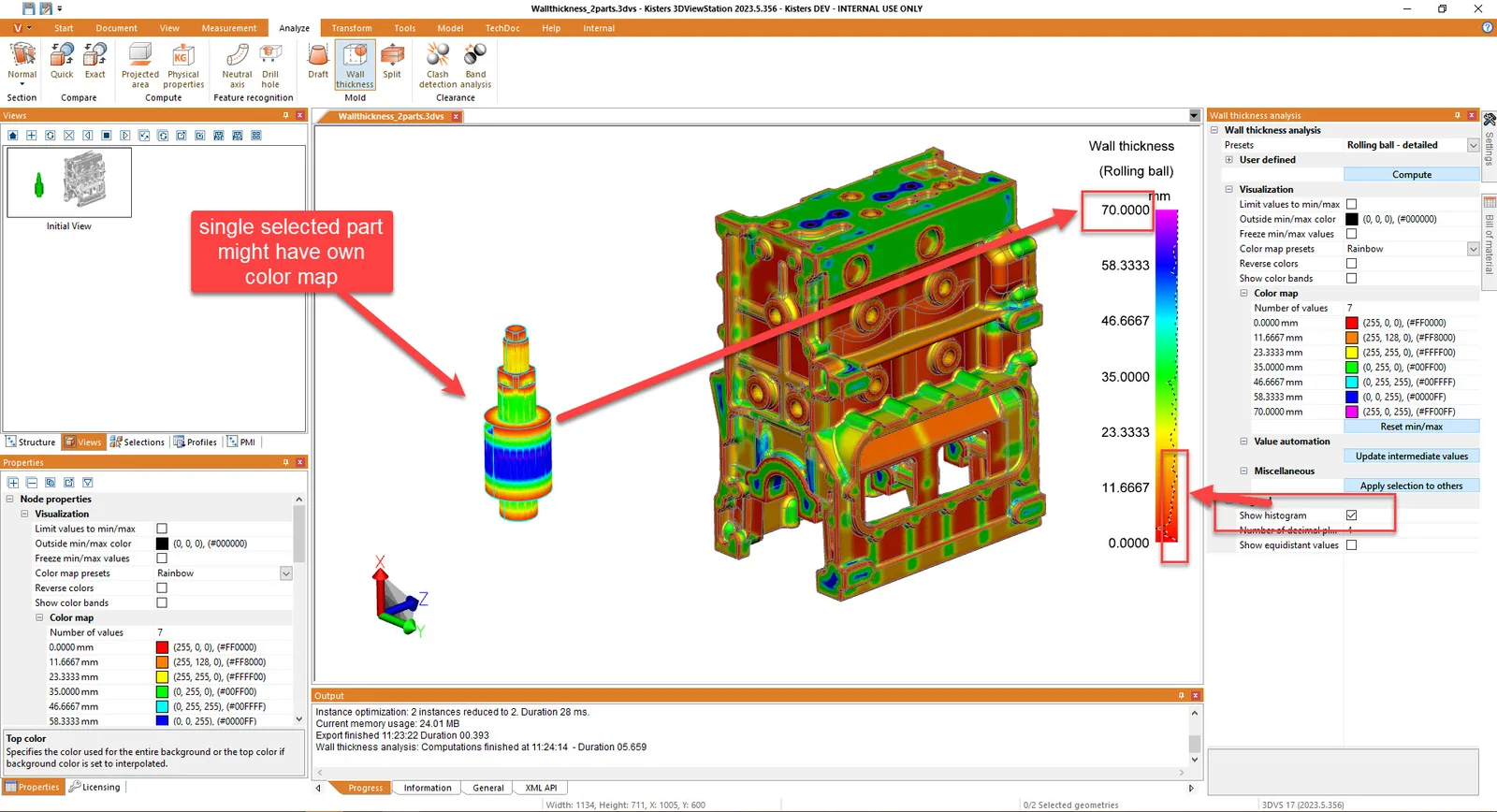

    - 벽 두께, 구배 각도, 분할

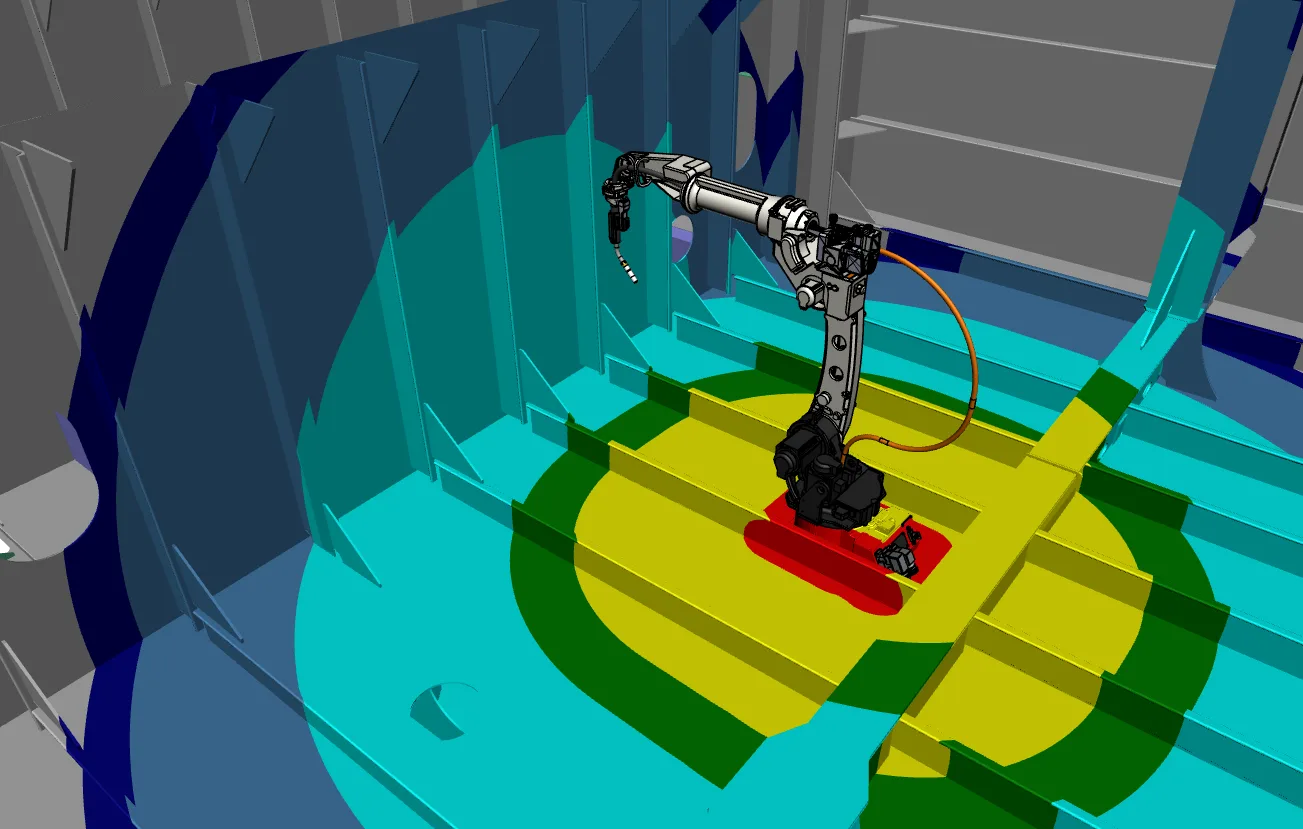

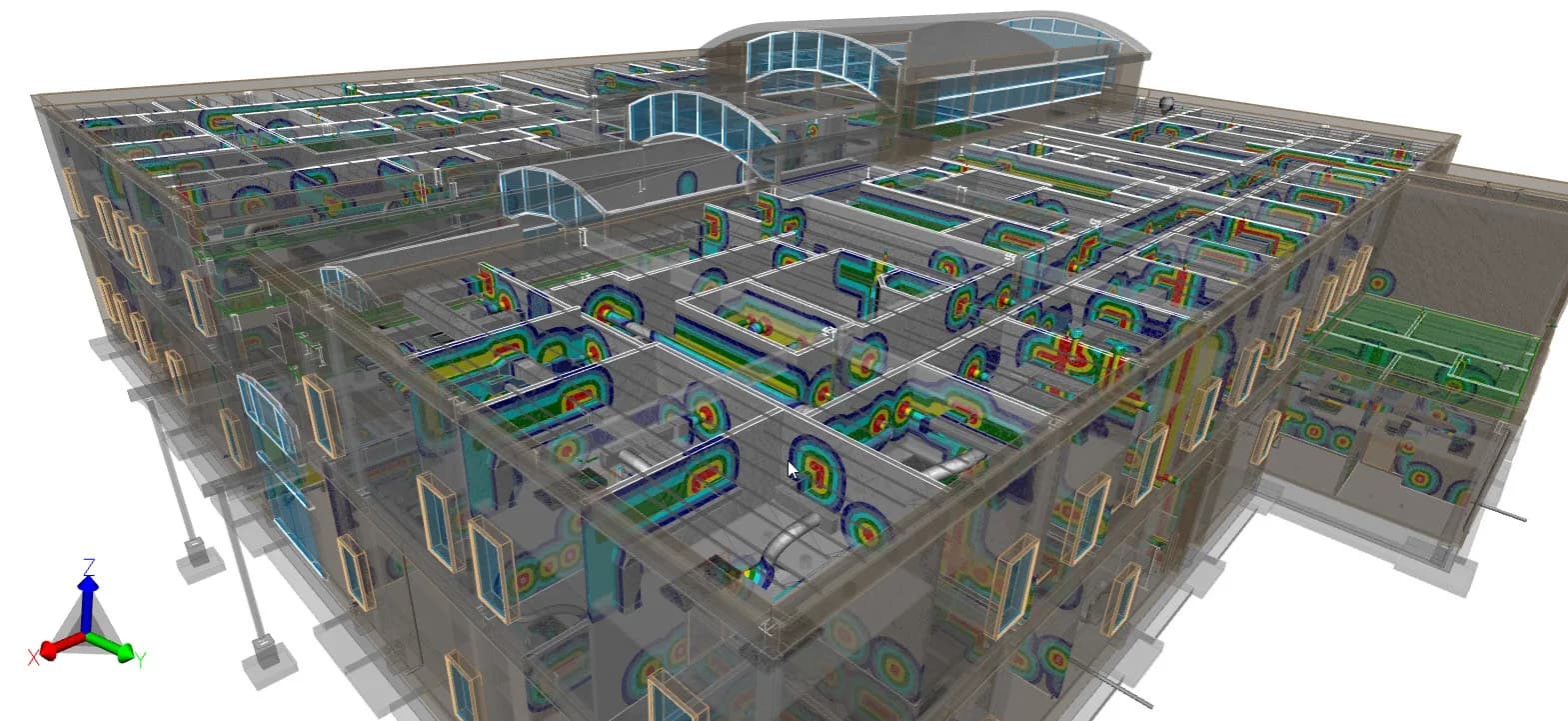

    - 충돌, 클리어런스, 거리 밴드

    - 디지털 목업(DMU)

    - 이동, 회전, 크기 조정

    - 최적 맞춤: 2개의 솔리드 자동 정렬

    - 보조 구조

    - 속성

    - 수정본 / 마크업

    - 기술 문서(풍선 포함)

    - 출판

    - 노하우 보호

    - 색상 코딩

    - 그리고 더 많은...





       로드 시간의 예







    - 200MB 네이티브 Catia : 1초

    - JT 포멧의 차체 : 1초

    - 50.000 부품 터빈

      JT : 13 초,

      3DVS : 1 초

    - 3DVS로 완전한 트럭 엔진 : 1초

    - 80,000개의 부품이 적재된 트럭, 완전히 산산조각이 난 상태, 클라우드에서: 10초

    - 20.000개의  기계 부품

      네이티브 SolidEdge로 기계 : 35 초,

      3DVS : 1 초

    - 125.000 항공기 부품 조립 라인

      3DVS : 1초

    - 항공기 단면

      카티아 CGR : 1.5 분,

      3DVS : 5 초

    - 700,000개의 부품을 3DVS로 사용하는 항공기 : 4초

    - 400.000 부품 플랜트 3DVS : 7초

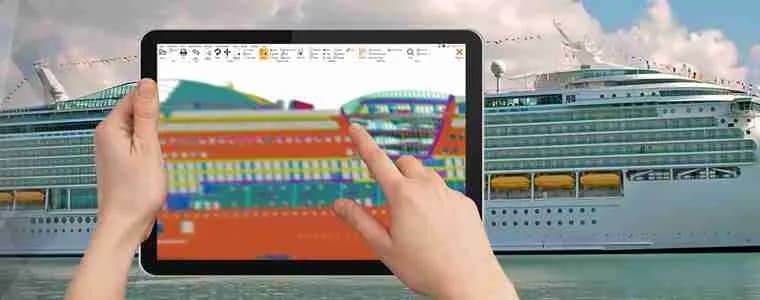

    - 10,3만 개의 부품이 있는 여객선(15DVS) : 3초











    다음은 3DViewStation Desktop 뷰어 고객이 제공한 프로젝트 예제입니다



    제조업 공급업체의 데스크톱 뷰어

    철저한 선정 과정을 거친 후 항공우주 부품 제조업체는 기존의 여러 뷰어를 3DViewStation Desktop 버전으로 교체했습니다.



    유리 및 지붕용 자동차 공급업체는 요구 사항 분석을 수행했으며 인터넷 조사를 통해 3개의 뷰어 제조업체를 최종 후보 목록에 올렸습니다. 제조업체 중 두 곳은 많은 인력과 함께 며칠 동안 지속되는 교육 세션을 수행했습니다. 고객은 마침내 Kisters 3DViewStation Desktop 뷰어를 선택했습니다 : 단 2시간의 제품 시연 후, 해당 사용자는 자신의 데이터로 작업을 수행할 수 있었습니다.



    조명 시스템용 자동차 공급업체는 최종 선정 시 3개의 뷰어 제조업체를 대상으로 요구 사항 분석을 수행했습니다. Kisters 3DViewStation 데스크톱 버전은 모든 카테고리에서 선두를 달리고 있습니다. 중요한 선정 기준은 처음에는 충족되지 않았지만 Kisters 팀이 짧은 시간에 개발하여 제 시간에 전달했습니다.



    한 기계류 공급업체가 MDB 이니셔티브를 지원하기 위해 3DViewStation Desktop PMI 기능을 사용합니다. 3D-PDF와 JT를 결합한 프로세스를 3DViewStation Desktop 뷰어로 표준화하여 대체했습니다.









    자동차, 항공우주, 기계 및 플랜트 OEM의 데스크톱 뷰어



    한 헬리콥터 제조업체가 PLM 시스템과 함께 3DViewStation Desktop 뷰어를 사용합니다. 최대 2~3만 개의 부품이 있는 복잡한 어셈블리는 매우 빠르게 로드된 다음 ECAD, 표준 부품 또는 색상에 따라 필터링됩니다. 근접 또는 거리 검색을 사용하면 부품이 검색 영역 내에서  파이프 시스템을 따라 분리되고 플러그인을 사용하여 처리하기 위해 CAD 시스템으로 전송됩니다. 또한 3DViewStation Desktop 버전의 기술 문서 작성 기능을 사용하여 작업 설명서에 대한 콘텐츠를 만들고 유지 관리합니다.



    잘 알려진 스포츠카 제조업체는 3DViewStation Desktop 뷰어를 사용하여 PLM 시스템을 통해 100,000개 이상의 부품 또는 단일 부품으로 구성된 전체 차량을 로드하고 분석합니다. 이것은 온전히 파일 기반, 즉 완전히 PLM에 독립적입니다.



    트럭 판매업체는 3DViewStation 지적 재산권(IP) 보호 기능을 사용하여 보이지 않는 부품을 제거하고 민감한 부품을 삭제시켜 불법 복제 부품의 생산을 방지합니다.



    그외 더 많은 데스크탑 뷰어 :

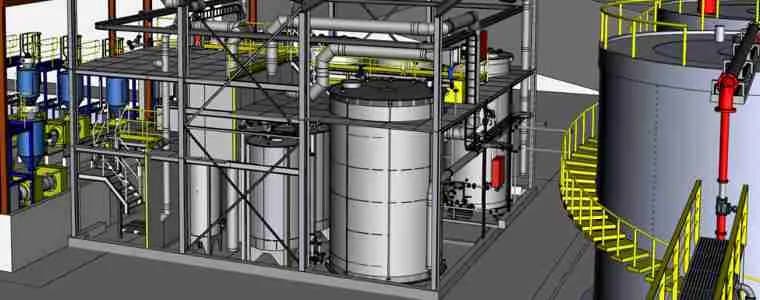

    플랜트 제조업체는 3DViewStation Desktop 뷰어를 사용하여 PLM 시스템 내에서 전체 플랜트를 로드합니다. 일반적인 인터랙티브 기능은 레이아웃을 분석하는 데 사용되며 3DViewStation API는 구성 요소를 추가 및 수정하는 데 사용됩니다



    한 열차 제조업체는 예비 부품 카탈로그를 위한 데이터를 준비하기 위해 3DViewStation Desktop 버전 기술 문서 기능을 활용합니다.



    한 대형 컴퓨터 제조업체는 Acrobat 3D와 JT2Go를 3DViewStation Desktop viewer로 교체하여 3D 주석이 달린 모델을 재사용하고 제작하여 이전의 2D 기반 작업 과정을 대체했습니다.







    공구 제조업체 및 몰드, 금형 제조업체, 주조 회사의 데스크탑 뷰어

    당사의 모델, 금형 및 금형 제조업체는 3DViewStation Desktop 버전을 사용하여 견적을 작성합니다. 기본 또는 중립 CAD 포멧으로 들어오는 모든 데이터는 먼저 Desktop Viewer에 로드됩니다. 그런 다음 데이터를 분석하고 필요한 경우 부피 및 표면과 같은 물리적 특성을 계산하고 일부 치수를 결정합니다. 그들은 구배 각도 분석의 도움으로 사용할 도구의 복잡성을 결정합니다. 또한 강력한 분할 또는 분할 기능은 금형 설계를 지원합니다. 작업이 구성되고 보기에 저장됩니다. 그런 다음 모델 및 금형 제작자는 부착된 형상과 함께 주문을 받습니다. 이제 3D 비교 함수를 사용하여 기하학적 변화가 발생했는지 여부를 확인합니다. 이후 주문을 수락할 수 있으며, 3DViewStation Desktop 버전은 프로덕션, PC 또는 터치 디스플레이와 태블릿에서도 사용할 수 있습니다.



    많은 주조 공장에서 3DViewStation Desktop 뷰어를 사용하여 다양한 데이터 형식으로 사용할 수 있는 데이터를 검사합니다. 그들은 Digital MockUp, DMU 기능이라고도 하는 고급 분석 기능을 사용합니다. 구배 각도 분석은 초기 단계에서 언더컷을 감지하는 데 도움이 되기 때문입니다.
