ℹ️ 3D Evolution(변환)과 함께 쓰면 완성됩니다
3D Evolution이 이기종 CAD를 변환한다면, 3D Analyzer는 그 결과를 검증합니다. 변환 → 검증 → 합격 데이터만 전달하는 무결성 워크플로우를 구성하세요. (본사 정책상 일반 평가판 없음 · 무료 체험판 문의로 1:1 데모·단기 평가판 안내)
프로페셔널 CAD 뷰어
- 다양한 CAD 포맷을 지원하는 고급 뷰어와 3D 데이터 검증 도구입니다.
- 간섭 체크 두께 검사 외부 파일 비교 초안 체크 등의 다양한 분석 기능을 이용합니다.

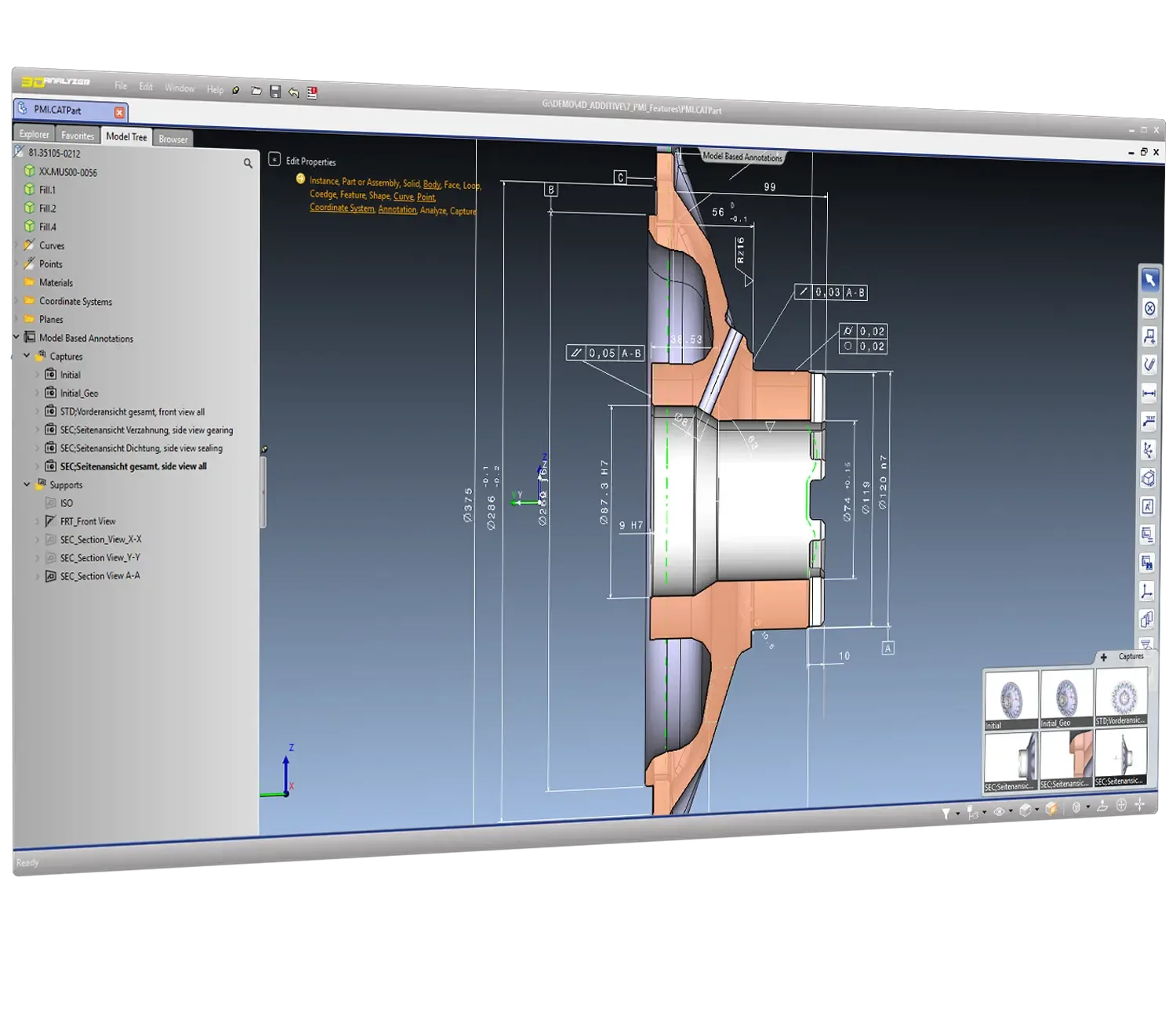

- 다양한 치수 측정, 포장 상자 계산, 표면 투영의 계산 등을 할 수 있습니다.
- 각종 파일 및 분석 결과를 3D PDF 또는 JT 형식으로 출력합니다.
핵심 기능

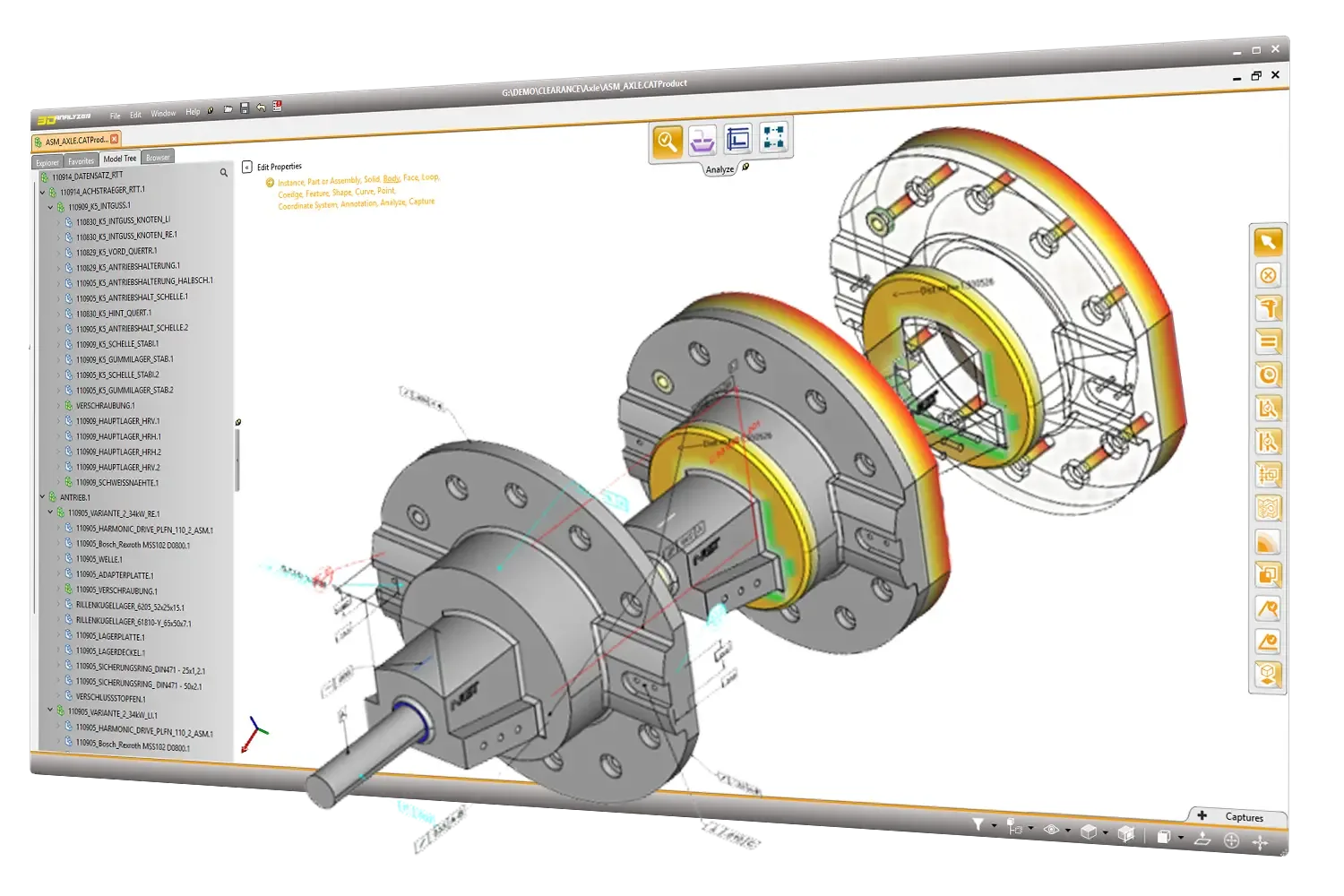

형상 일치도 비교
원본과 변환본을 겹쳐 면·엣지 편차를 색상 맵으로 시각화하고 최대·평균 편차를 수치화합니다.
PMI · 메타데이터 검증
치수·공차·주석·속성이 변환 과정에서 누락·변형되지 않았는지 항목별로 대조합니다.
토폴로지 오류 검출
갭·중복 면·반전 노멀·미세 슬리버 등 다운스트림 문제를 자동 진단합니다.
비교 리포트 생성
검증 결과를 PDF·HTML 리포트로 출력해 협력사·고객사와 객관적 근거를 공유합니다.
배치 · CI 자동 검증
수백 개 파일을 야간 배치로 검증하고, 사내 PDM/CI 파이프라인에 검증 단계를 연결합니다.
품질 게이트
허용 편차·필수 PMI 기준으로 합격/불합격을 자동 판정, 통과 데이터만 후속 공정으로 전달합니다.
실제 화면으로 보는 3D Analyzer

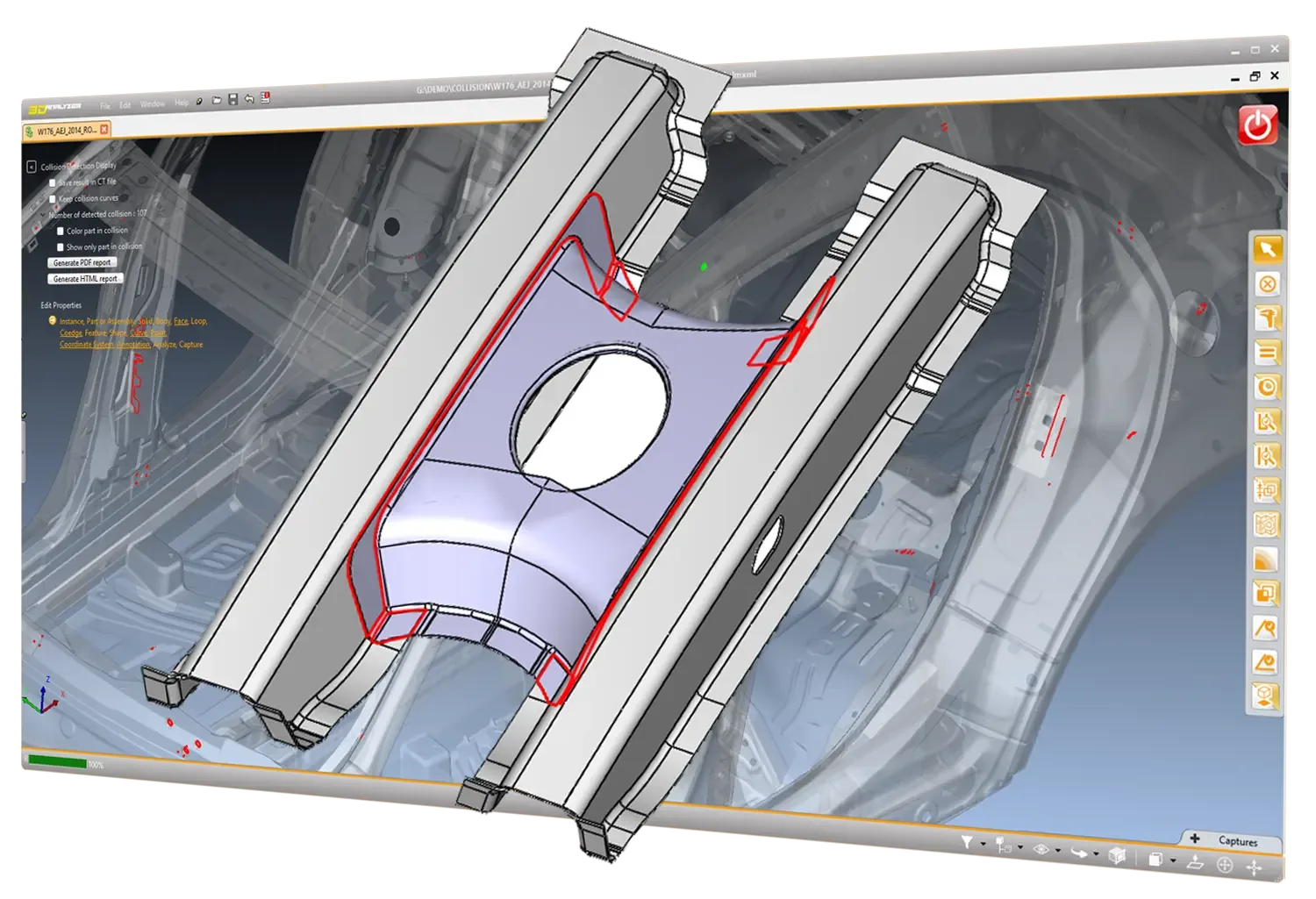

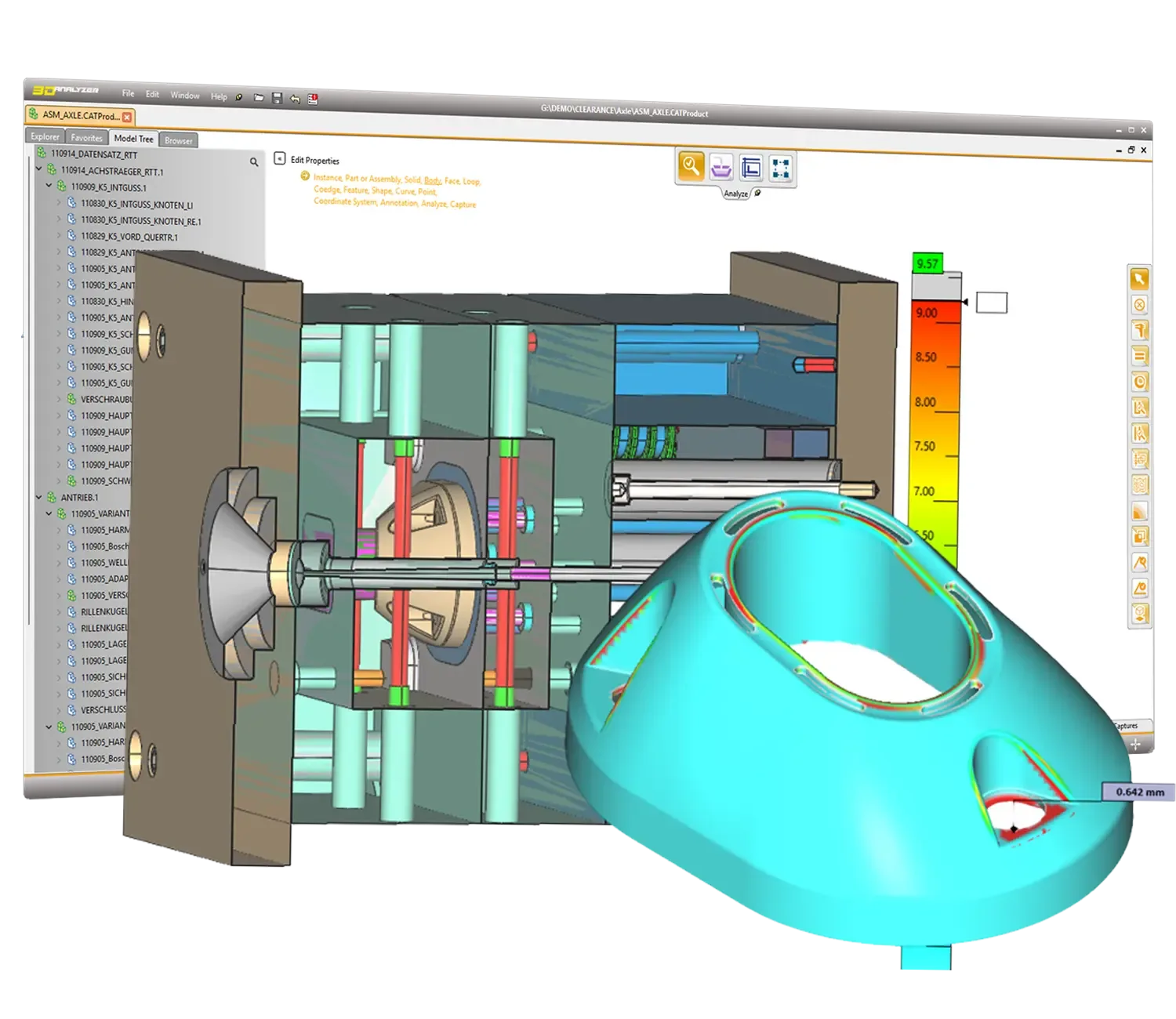

변환 결과를 눈이 아니라 수치로 확인합니다. 편차·간섭·살두께를 리포트로 남겨 합격한 데이터만 다음 공정으로 넘기세요.
이미지 출처: CT CoreTechnologie GmbH
3D Analyzer 상세 기능
뷰어·분석·검증·출력 기능을 모듈별로 정리했습니다.
소개 · 사용 방법 동영상
3D Analyzer의 개요와 실제 사용 방법을 영상으로 확인하세요.
변환은 3D Evolution
CATIA·NX·SolidWorks·Creo·JT 등 이기종 CAD 데이터를 손실 없이 변환하고, 배치·자동 힐링으로 대량 데이터를 표준화합니다.
3D Evolution 자세히 →언제 도입하면 효과적인가요?
🚗 협력사 데이터 입고 검수
OEM↔협력사 간 받은 변환 데이터를 입고 시점에 자동 검증해, 설계 후반에서 터지는 형상 오류를 사전 차단합니다.
✈️ 장기 보관(LOTAR) 검증
항공·방산 장기 데이터 보존 시 STEP AP242 변환본이 원본과 동일한지 정량 검증해 규격 요건을 충족합니다.
🏭 대량 변환 QA
레거시 자산을 신규 포맷으로 일괄 이관할 때, 표본이 아닌 전수 검증으로 변환 품질을 보증합니다.
📊 PLM 등록 전 게이트
PLM에 등록되는 모든 모델을 합격 기준으로 자동 판정해, 불량 데이터의 시스템 유입을 막습니다.
