핵심 기능
3D ↔ 2D 양방향 연동
3D 모델 변경 시 도면이 자동 업데이트됩니다. 도면과 모델의 불일치를 원천 차단합니다.
BOM 자동 생성
부품표 · 풍선 번호 · 수량을 자동 산출합니다. 사용자 컬럼 추가도 가능합니다.
GD&T 기입
기하공차 표기 표준을 지원합니다. KS · ISO · ASME 규격을 자동 적용합니다.
정통 2D 설계
레이어·블록·치수 등 익숙한 표준 2D 워크플로를 그대로 사용합니다.
가볍고 빠른 성능
가벼운 실행으로 대용량 도면도 신속하게 열고 편집합니다.
다양한 3D 데이터 호환
CATIA, NX, Creo(Pro/E) 등과 같은 다양한 3D CAD 데이터를 직접 호환하여 간편하게 검토 및 측정 등을 할 수 있습니다.

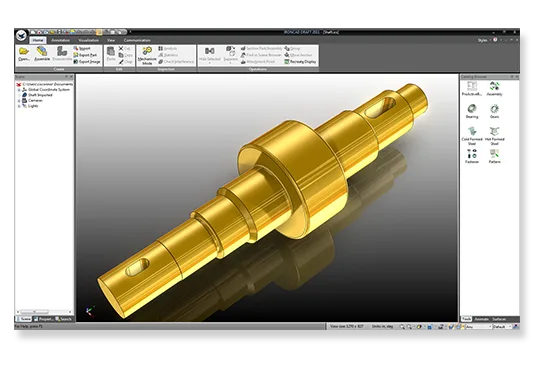

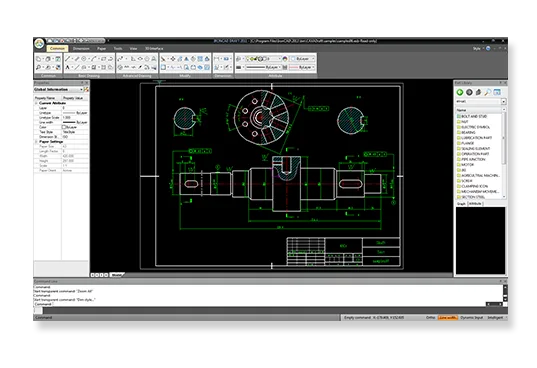

실제 화면으로 보는 IronCAD DRAFT
익숙한 2D 작업 방식은 그대로 두고, 3D 모델과 도면을 하나로 연결합니다.
이미지 출처: IronCAD LLC
IronCAD DRAFT 구성요소
3D CAD 변환기
- 상용 CAD
- CATIA V4/V5, NX, Creo(Pro/E), SolidWorks, Inventor
- 중립 포맷
- IGES, STEP, SAT, X_T
- IronCAD
- IronCAD 파일 직접 열기
3D 커뮤니케이션
- 확인
- 3D 뷰어 · 마크업 · 형상 단면
- 검토
- 3D 분석 · 치수 측정 · 모션
- 조립
- 조립 · 분해도 · 애니메이션
- 공유
- 이미지 렌더링 · 3D PDF 출력 · 웹 게시
2D CAD (AutoCAD 대안)
- 도면 생성
- 3D 데이터에서 2D 도면 자동 생성
- 설계
- 정통 2D 설계 · 수정
- 호환
- DWG · DXF 읽기 · 수정 · 저장
- 출력
- BOM · PDF 출력
2D · 3D 라이브러리
- 3D
- 3D 라이브러리 제공
- 2D
- 2D 라이브러리 제공
IronCAD DRAFT Lite
3D 모델링 없이 2D CAD만 필요한 분에게는 DRAFT Lite가 적합합니다.
| 기능 | IronCAD DRAFT | DRAFT Lite |
|---|---|---|
| DWG/DXF 열람 · 출력 | ●지원 | ●지원 |
| 측정 · 주석 · 마크업 | ●지원 | ●지원 |
| 2D 도면 작성 · 편집 | ●지원 | ●지원 |
| 3D ↔ 2D 양방향 연동 | ●지원 | –미지원 |
| BOM · GD&T 작성 | ●지원 | –미지원 |
| 3D CAD 데이터 호환 | ●지원 | –미지원 |
| 권장 사용자 | 3D · 2D 설계자 | 2D 도면 작성자 · 검토자 |
Video Library
소개 · 사용 방법 동영상
IronCAD DRAFT의 개요와 실제 사용 방법을 영상으로 확인하세요.
Use Cases
언제 도입하면 효과적인가요?
설계 · 제조 · 기술 부문
여러 3D CAD 파일을 그대로 가져와 뷰잉·분석하고, 고가의 변환기나 원본 CAD 뷰어 없이 마크업·치수·단면으로 오류를 확인합니다. 3D 데이터에서 표준 도면·단면도·상세도를 자동 생성하고, DWG·PDF로 저장·출력까지 한 자리에서 끝냅니다.
영업 · 마케팅 부문
설계 단계의 신제품을 렌더링 이미지·애니메이션으로 바로 보여 줍니다. BOM을 뽑아 즉각적인 비용 분석과 수정 견적에 활용합니다.
