설계의 패러다임을 바꾸는 3D CAD
IronCAD는 기존 3D CAD의 복잡한 워크플로우를 혁신적으로 단순화한 소프트웨어입니다. 드래그&드롭과 스케치를 혼합해 설계하고, TriBall로 3D 공간에서 직관적으로 오브젝트를 조작합니다.
Parasolid / ACIS 듀얼 커널을 모두 지원하는 검증된 엔진 위에서 히스토리 기반 모델링과 다이렉트 모델링을 하나의 환경에서 자유롭게 혼합 사용할 수 있는 유일한 3D CAD입니다.
마루인터내셔널은 IronCAD 공식 공급사로서 한국어 완전 현지화, 전문 기술지원, 교육 영상 제작 등 국내 최고 수준의 서비스를 제공합니다.
💡 IronCAD만의 독보적 특징
업계 유일의 단일 환경 어셈블리. 파트/어셈블리의 구분 없이 하나의 환경에서 모든 형상을 자유롭게 구성합니다. 기존 CAD 대비 설계 시간 40~60% 단축이 고객 사례에서 보고됩니다.
TriBall™ - 3D 조작의 혁신
화면 위 어디서든 호출 가능한 만능 핸들. 이동·회전·복사·패턴을 구속 없이 정밀하게 수행합니다.
카다로그 라이브러리
자주 쓰는 형상·부품등 다양한 정보까지 드래그&드롭만으로 구축. 드래그로 즉시 배치·적용하여 반복 설계를 획기적으로 단축합니다.
하이브리드 모델링
Top-Down 설계와 Bottom-Up 설계를 자유롭게 적용할 수 있습니다.
3D·2D 통합 캐드
3D 모델에서 2D 도면 자동 생성. 같은 소프트웨어 안에서 3D 설계와 2D 제작도면을 매끄럽게 연동합니다.
한국어 완전 현지화
메뉴·도움말·오류메시지까지 완전 한국어. 마루가 직접 번역·검수한 고품질 현지화를 제공합니다.
소개 · 사용 방법 동영상
IronCAD의 개요와 실제 사용 방법을 영상으로 확인하세요.
What is IronCAD
IronCAD가 제시하는 3D 설계 방식을 9분에 정리한 공식 소개 영상입니다. CAD가 처음인 분과 다른 CAD를 쓰다 옮겨오는 분 모두를 위한 개요이며, 한국어 자막이 들어 있습니다.
YouTube에서 보기IronCAD 핵심 기능
설계 생산성을 극대화하는 IronCAD만의 강력한 기능들을 만나보세요.
TriBall™ 3D 조작 도구
3D 공간에서 오브젝트를 직관적으로 이동·회전·복사·정렬하는 혁신적 핸들. 3D 스냅으로 정밀 배치, 패턴·대칭 복사까지 원스톱으로 처리합니다.
- 이동
- 회전
- 복사
- 패턴
단일 환경 어셈블리
파트와 어셈블리 파일을 별도로 관리할 필요 없이 단일 씬에서 모든 형상을 구성. 복잡한 파일 구조에서 해방되어 설계에만 집중합니다.
- 씬 기반
- 단일파일
- 어셈블리
드래그&드롭 카다로그 모델링
형상(IntelliShape)을 카다로그에 저장하고 드래그로 배치. 파라메트릭 형상을 라이브러리화해 표준 부품 설계를 반복 없이 재사용합니다.
- IntelliShape
- 카다로그
- 재사용
하이브리드 모델링
히스토리 기반 피처 모델링과 다이렉트 편집을 자유롭게 혼용. 부울린 연산, 솔리드·서페이스 혼합, 불러온 파일 직접 편집까지 지원합니다.
- 히스토리
- 다이렉트
- B-Rep
실시간 렌더링 & 시각화
내장 렌더러로 실시간 재질·조명 미리보기. 포토리얼리스틱 이미지와 발표용 렌더링을 CAD 환경을 벗어나지 않고 바로 생성합니다.
- 렌더링
- 재질
- 조명
광범위한 포맷 호환
CATIA V5·SolidWorks·NX·STEP·IGES·Parasolid 등 산업 표준 포맷 불러오기·저장하기. 이기종 CAD 협력업체와 데이터 교환이 원활합니다.
- STEP
- IGES
- CATIA
- SolidWorks
다이렉트 페이스 모델링
히스토리가 없는 불러온 데이터도 면을 직접 잡아 밀고 당겨 수정합니다. 원본 CAD로 되돌아가지 않고 받은 파일을 그 자리에서 고칠 수 있습니다.
- 면 편집
- 임포트 수정
- 무히스토리
SmartSnap 정밀 배치
면·모서리·중심을 자동으로 인식해 부품을 제자리에 붙입니다. 구속 조건을 일일이 걸지 않아도 어셈블리가 의도한 위치에 맞춰집니다.
- 스냅
- 무구속 조립
- 정렬

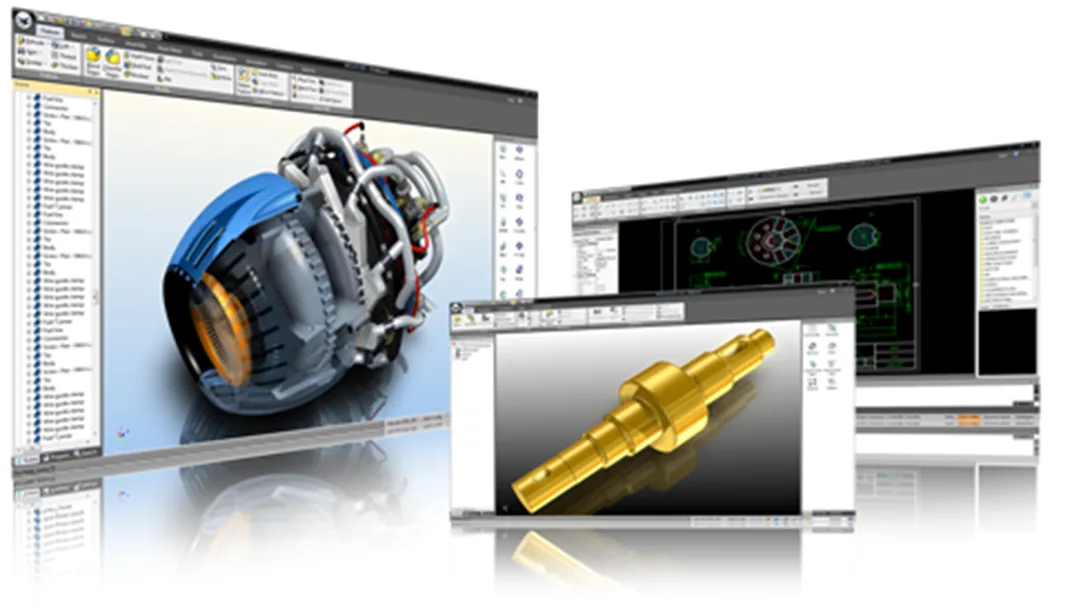

화면으로 보는 IronCAD

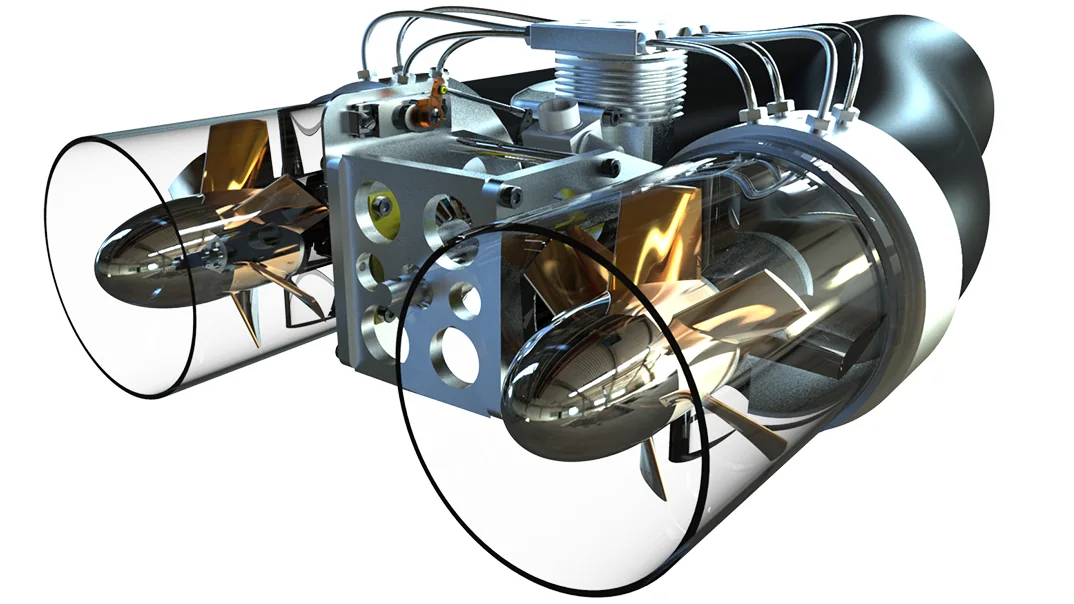

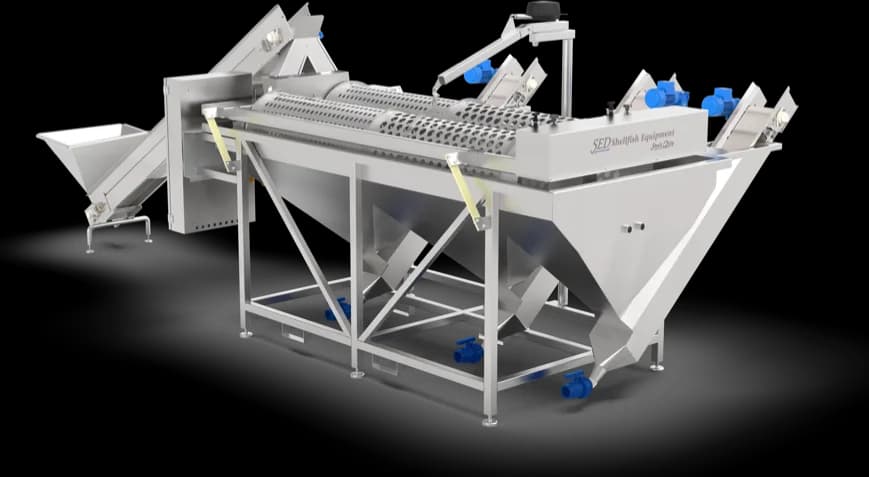

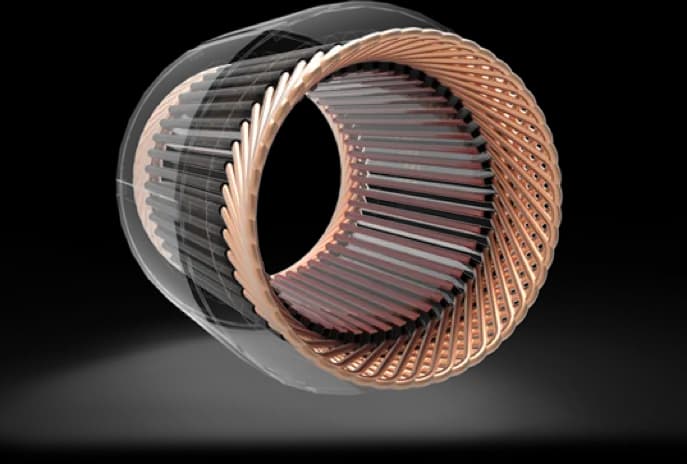

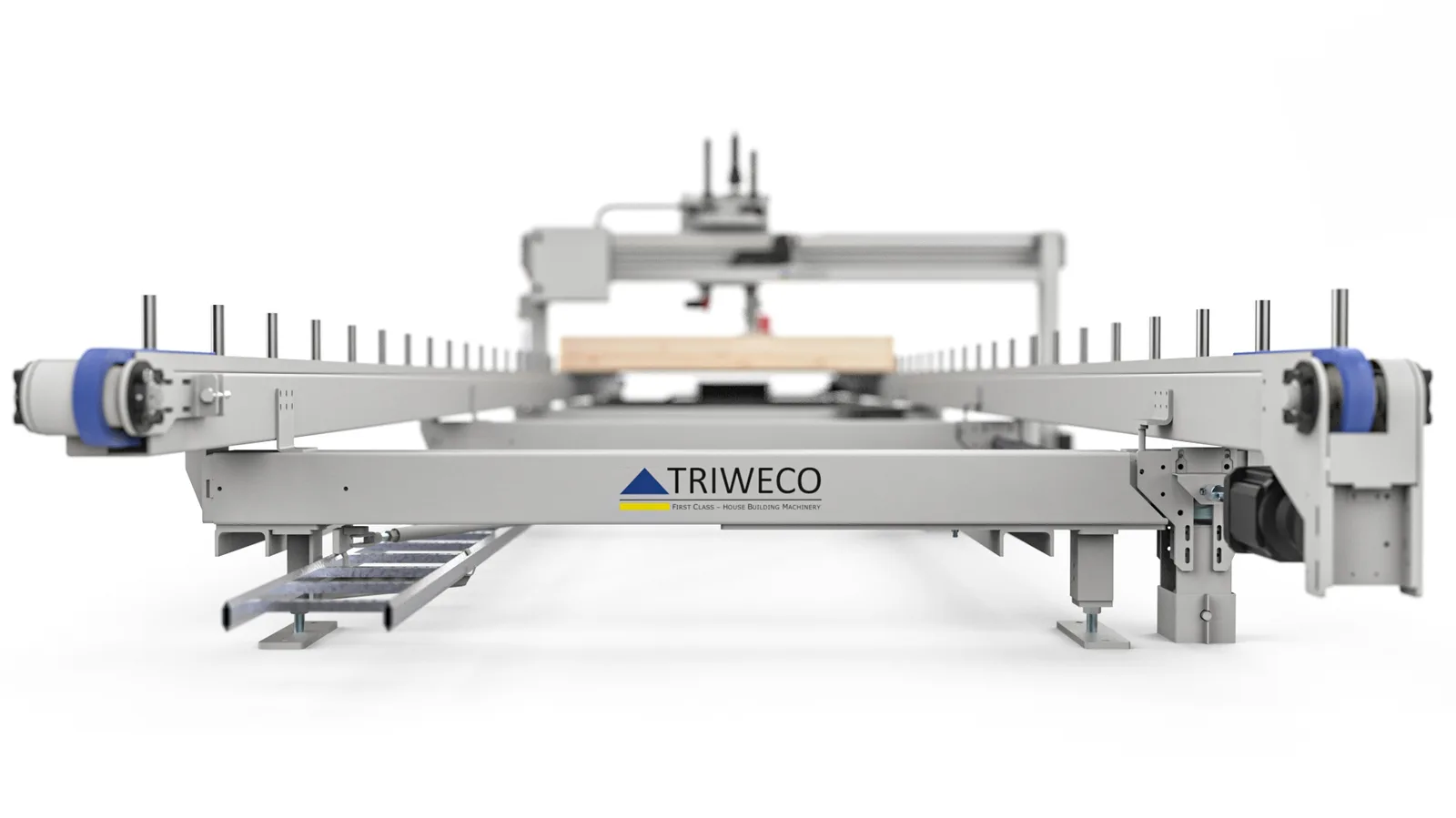

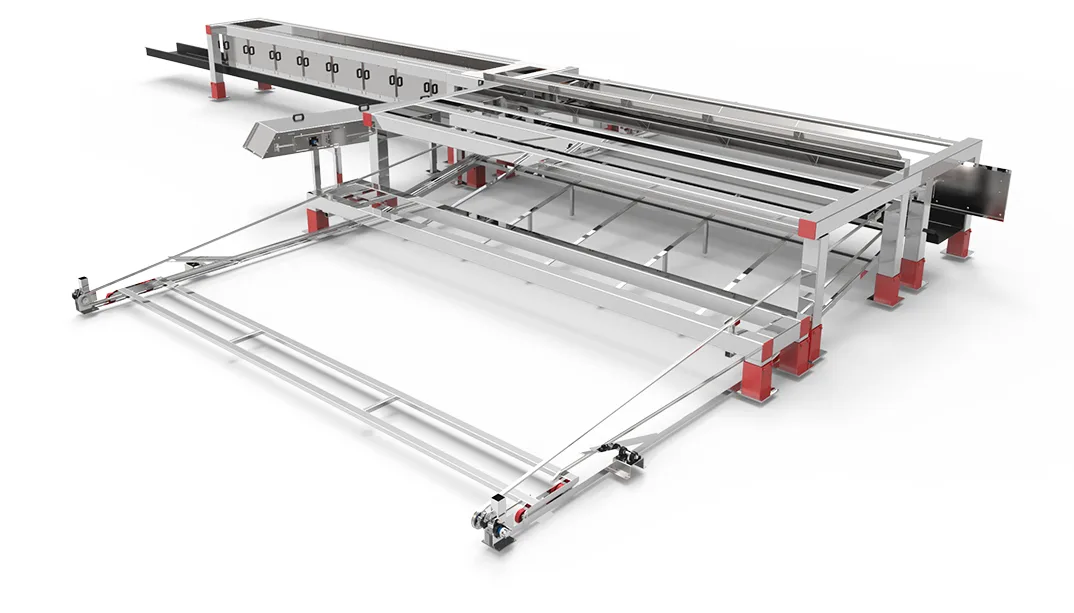

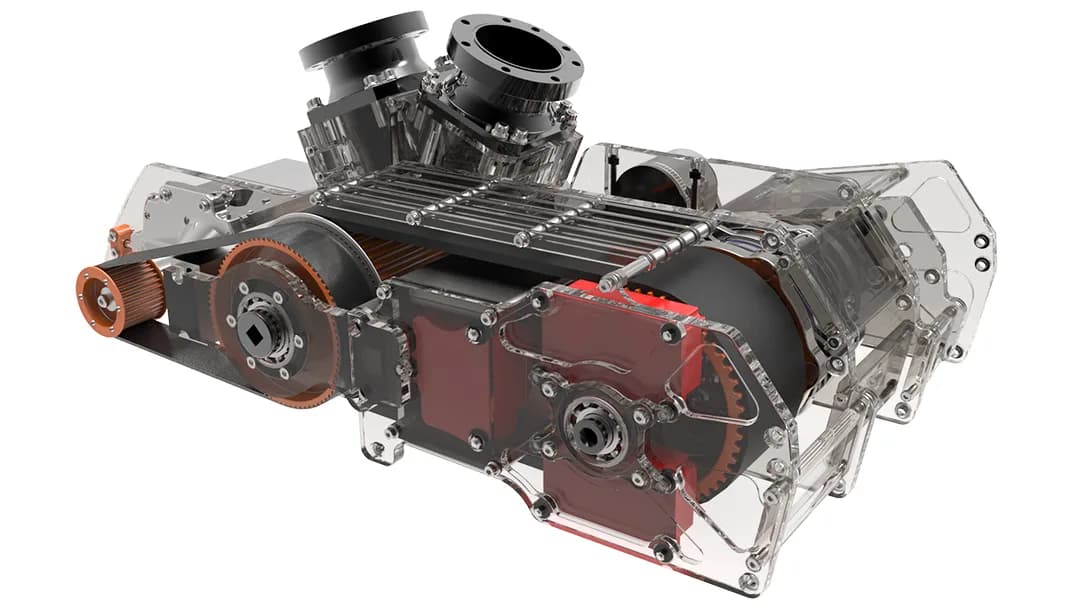

모델링 창·카다로그·렌더링이 하나의 환경에 있습니다. 아래는 IronCAD로 설계·표현한 실제 결과물입니다.
이미지 출처: IronCAD LLC
TriBall™ — 3D 조작의 완전한 자유
TriBall은 IronCAD의 상징적 기능입니다. 3D 공간의 어느 오브젝트에든 호출할 수 있는 만능 핸들로, 좌표계나 구속 없이 모든 3D 조작을 수행합니다. 이동·회전·복사·정렬을 하나의 도구로 처리합니다.
- 1TriBall 활성화 — 오브젝트 선택 후 F10·Q 또는 사용자 설정값으로 즉시 호출
- 2축·면·구 드래그 — 방향에 따라 이동·회전·복사를 직관적으로 수행
- 3우클릭 컨텍스트 메뉴 — 복사·패턴·대칭·정렬·스냅 등 고급 옵션 접근
- 4스냅 & 정렬 — 다른 형상의 면·엣지·꼭짓점에 3D 스냅으로 정밀 배치
대표 예제 6종
제품 구성
용도와 예산에 맞춰 IronCAD 제품 3종 중 선택할 수 있습니다. 모든 제품은 영구 라이선스이며, 마루인터내셔널의 공식 기술지원을 포함합니다.
IronCAD DRAFT
3D 모델 검토와 2D 도면 작업에 특화
- 라이선스
- 영구
- 타입
- 소프트웨어 · 모바일(USB)
- 유지보수
- 미포함
- IronPRO
- 미포함
- 3D 환경 · 3D Import
- 3D 내보내기 (.step · .iges)
- 간섭 확인
- TRANS 번들
- 렌더링(내장) · 애니메이션
- 2D 드래프트 · 3D→2D 도면작업
- 2D 설계 · 검토 작업
- DWG/DXF 호환
※ 구매한 버전만 사용 가능 (업그레이드 미포함)
견적 문의IronCAD
3D 모델링부터 2D 도면까지 통합 환경
- 라이선스
- 영구
- 타입
- 소프트웨어 · 모바일(USB) · 네트워크
- 유지보수
- 1년 포함
- IronPRO
- 1년 포함
- 3D 모델링 · 파트/어셈블리
- 서페이스 모델링 · 판금 모델링
- 라이브러리(카다로그 · 폴더)
- TRANS 번들 · 단일/다중 파일 관리
- 간섭 확인 · 렌더링 · 애니메이션
- 2D 드래프트 · 3D→2D 도면작업
- 2D 설계 · 검토 · DWG/DXF 호환
IronCAD + KeyShot
고품질 렌더링·비주얼라이제이션까지 한 번에
- 라이선스
- 영구
- 타입
- 소프트웨어 · 모바일(USB) · 네트워크
- 유지보수
- 1년 포함
- 추가 구성
- KeyShot(또는 Pro)
- IronCAD 전체 기능 포함
- 파트/어셈블리 · 서페이스 · 판금
- 라이브러리(카다로그 · 폴더)
- TRANS 번들 · 파일 관리
- 내장 렌더링 · 애니메이션 · 간섭 확인
- 2D 드래프트 · 3D→2D 도면작업
- ★ KeyShot for IronCAD 고품질 렌더링
유지보수 포함 혜택
IronCAD · IronCAD+KeyShot 구매 시 1년간 자동 포함되는 혜택입니다.
버전 업그레이드
지원 기간 내 출시된 새 버전 자동 지원
교육 지원
정기 교육 · 온라인 강좌 이용 가능
기술지원
1:1 톡 문의 및 전화, 이메일, 원격 기술지원
라이선스 이슈 지원
활성화 · USB 재발급 · 이관 등 처리
파일 포맷 호환성
협력업체·발주처와의 원활한 데이터 교환을 위한 광범위한 포맷 지원. 주요 CAD 포맷을 별도 변환 없이 직접 열고 저장합니다.
중립 포맷
- STEP (AP203/214/242)
- IGES
- SAT (ACIS)
- Parasolid (.x_t)
- JT (.jt)
- 3DXML (.3dxml)
- IFC (.ifc)
- Stereolithography (.stl · .sla)
호환 3D CAD 포맷
- CATIA V5 (.CATPart)
- SolidWorks (.SLDPRT)
- NX (.prt)
- Inventor (.ipt)
- Creo / Pro-E
- Solid Edge (.par · .asm · .psm)
- Revit (.rvt · .rfa)
- Rhino (.3dm)
* SolidWorks Drawing(.slddrw) 불러오기는 별도 라이선스가 필요합니다.
저장하기 / 출력 포맷
- STEP (.stp · .step)
- IGES (.igs · .iges)
- ACIS (.sat)
- Parasolid (.x_t)
- ASAT (.asat)
- CATIA V4 (.model)
- CATIA V5 Part (.CATPart)
- CATIA V5 Assembly (.CATProduct)
시스템 요구사양
IronCAD 설치 및 원활한 운용을 위한 요구 사항입니다.
💻 시스템 요구 사항
- 64비트 Windows 운영 체제
- 펜티엄 4 CPU 이상 (현재 AMD 프로세서 지원)
- 4GB 권장 (대규모 어셈블리 작업의 경우 8GB 이상)
- DirectX 및/또는 OpenGL과 호환되는 가속 비디오 그래픽 카드 (대규모 어셈블리 작업에 필요)
- 설치를 위해 2GB의 여유 디스크 공간이 필요합니다. 디자인 데이터 저장을 위해 더 많은 공간을 권장합니다.
- Windows 10 / 11 — 모든 최신 Windows 업데이트를 설치하는 것이 좋습니다.
실사용 권장 RAM — 위 수치는 본사 공식 최소 사양입니다. 국내 설계 현장 기준으로는 16GB 이상, 대규모 어셈블리를 다루는 경우 32GB 이상을 권장합니다.
구성 예시
아래는 IronCAD 운용에 적합한 워크스테이션 구성 예시입니다. 작업 규모에 따라 둘 중 하나를 기준으로 잡으시면 됩니다.
- 운영체제
- Windows 11 Pro — HP는 비즈니스용으로 Windows 11 Pro를 권장합니다.
- CPU
- Intel® Core™ i7-12700 프로세서 (2.1GHz, 부스트 시 최대 4.9GHz, 25MB 캐시, 12코어, 65W) + Intel® UHD Graphics 770
- RAM
- 32GB (16GB × 2) DDR5-4800 UDIMM
- 저장공간
- 1TB HP Z Turbo M.2 TLC SSD (운영 체제 로드)
- 그래픽
- NVIDIA® T1000 Long Life (8GB GDDR6, Mini DisplayPort ×4, PCIe x16)
- 운영체제
- Windows 11 Pro — HP는 비즈니스용으로 Windows 11 Pro를 권장합니다.
- CPU
- Intel® Core™ i9-14900K vPro® 엔터프라이즈 프로세서 (3.2GHz, 부스트 시 최대 6.0GHz, 32MB 캐시, 24코어, 125W) + Intel® UHD Graphics 770
- RAM
- 64GB (16GB × 4) DDR5-4800 UDIMM
- 저장공간
- 1TB HP Z Turbo M.2 TLC SSD (M.2 슬롯)
- 그래픽
- NVIDIA RTX™ A4000 (16GB GDDR6 ECC, DisplayPort 1.4 ×4, FH) 블로어 팬 그래픽 카드
우리 분야에는 어떤 강점이 있을까요?
분야별 대표 시나리오와 IronCAD가 가진 차별적 강점입니다.
기계 설계
- 단일 환경 워크플로우
- 빠른 설계 변경 반영
- 신입 엔지니어 학습 기간 단축
조립 설계
- 트라이볼 기반 위치 정렬
- 대형 어셈블리 성능 최적화
- 간섭 체크 / 패턴 배열
판금 (Sheet Metal)
- 자동 펴기 / 접기 시뮬레이션
- 전개도 자동 생성
- 두께·재료별 BOM 자동 산출
산업 설비
- 변형 설계가 잦은 환경에 최적
- 시리즈 모델 자동 구성
- 고객 맞춤 빠른 견적 응대
자동차 · 정밀 부품
- 이종 CAD 데이터 변환
- 협력사 도면 오류 최소화
- 대형 어셈블리 처리

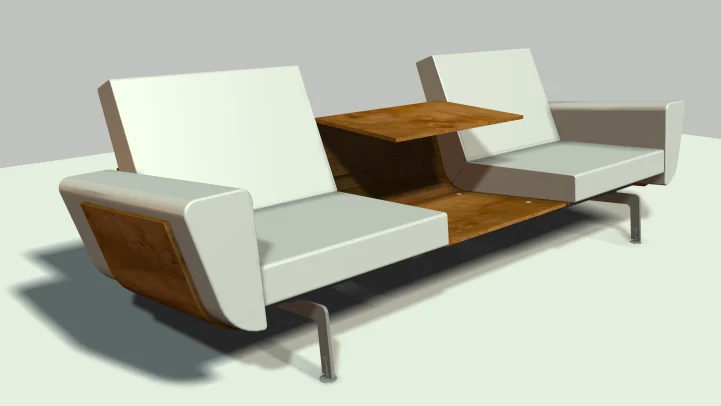

가구 · 인테리어
- 컨셉부터 도면까지 한 도구
- 실시간 비주얼 시안
- 모듈 라이브러리 재사용
교육 · 연구
- 1~2주 내 입문 가능
- 교육용 라이선스 패키지
- 한국어 강의 자료 제공
이미지 출처: IronCAD LLC
이번 버전에서 달라진 점
IronCAD AI 어시스턴트
IronCAD 화면 안에서 바로 묻는 AI 챗봇, 카다로그 데이터로 3D 어셈블리를 구성하는 디자인 어시스턴트, 기존 도면을 학습해 2D 제작도를 자동화하는 도면 도우미가 함께 들어왔습니다.
대규모 어셈블리 처리 향상
대형 산업 설비·플랜트 레이아웃 같은 무거운 설계도 열기와 반응 속도가 눈에 띄게 빨라졌습니다. 제한 링크를 편집 가능한 상태로 바꾸는 「Set as Active」와 유연 어셈블리도 추가되었습니다.
스켈레톤 디자인 · Python API
기준이 되는 스켈레톤 모델의 형상을 하위 부품에 전파하는 하향식 설계 제어를 지원합니다. 공식 Python 패키지로 IronCAD API 전체를 열어 자동화·사내 도구 개발이 가능합니다.
그 외 개선 사항
- +카메라 — 한 손 조작 및 시각적 회전 피벗 추가
- +TriBall 중심을 스냅 없이 공간에서 자유롭게 이동
- +스케치 — 중심선 치수, 곡선 위 텍스트 배치, 외부 참조 형상
- +필렛/모따기 — 비대칭 탄젠시 블렌드 및 엣지 오버플로 옵션
- +판금 — 굽힘 각도 파라미터, 굽힘 테이블(K-Factor·전개 길이) 보강
- +ICD — 여러 시트를 레이아웃이 포함된 단일 DWG로 저장
- +ICD — 홀 콜아웃·나사산 표시 독립 제어, 원형 홀 패턴 자동 인식
- +3D BOM ↔ 2D BOM 양방향 연동 및 일괄 수식 적용
- +3MF 저장 — 적층 제조(3D 프린팅) 연계
- +번역기 갱신 — CATIA V5 · CREO · NX · Inventor · SolidWorks · JT · IFC · Rhino
애드온 — 필요한 만큼만, 추가로.
기본 IronCAD에 분야별 특화 기능을 더해 사용합니다.
KeyShot
렌더링쉽고 빠르며 사실적인 3D CAD 렌더링
고급 렌더링을 빠른 속도로 디테일하게 처리.
- 실시간 렌더링
- 렌더링과 애니메이션을 빠르고 쉽게 만드는 실시간 렌더링 프로그램입니다. IronCAD 인터페이스에서 바로 열 수 있고, 재질·조명·카메라·애니메이션까지 모든 변경 사항이 작업하는 즉시 화면에 나타납니다.
- 다양한 기능
- 여러 산업 분야의 디자이너·엔지니어를 위한 고급 조명, 재질, 음영 처리, 텍스처링, 애니메이션 기능을 갖추고 있습니다. 소비재부터 제조 기계까지 다양한 설계를 표현할 수 있습니다.
- IronCAD 안에서 렌더링
- CAD 데이터를 IronCAD 인터페이스 안에서 렌더러로 바로 보내 사실적인 결과를 실시간으로 만듭니다. IronCAD에서 형상을 수정하면 적용된 재질 정보를 유지한 채 KeyShot 쪽 형상이 업데이트됩니다.
MPIC BASIC CAE

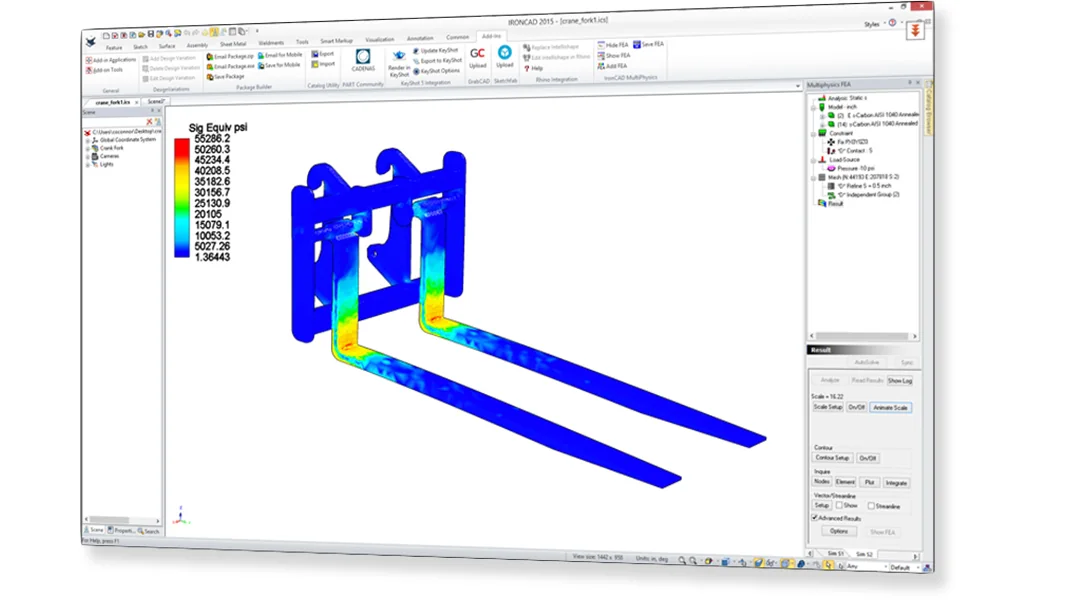

해석(CAE)IronCAD에 완전히 통합된 Multiphysics FEA 시뮬레이션
응력·열·전기 해석 등 기본 CAE 검토.
- IronCAD 안에서 바로 해석
- IronCAD 인터페이스에서 직접 구동하는 다중 물리 FEA 도구입니다. 모델에 재질·힘·구속 조건을 넣고 「Auto Solve」를 누르면 결과가 만들어집니다. 이후 모델을 수정하면 연관성이 유지된 채로 다시 계산됩니다.
- 다중 분석 모드
- 응력·열·전기 해석을 위한 완전 결합 다중 물리를 제공합니다. 정적/정상 상태, 동적/과도 응답, 모달/진동, 불안정 좌굴, 주파수 도메인 해석을 포함합니다.
- 확장 패키지
- 고급 패키지는 큰 변형과 대형 회전을 다루며 비선형 탄성·플라스틱·발포 재료를 모델링할 수 있습니다. 고급 다이나믹 애드온은 응력 보강 모달과 아크 길이 비선형 좌굴 해석을, Fluid 패키지는 유동 물리 영향을 더합니다.

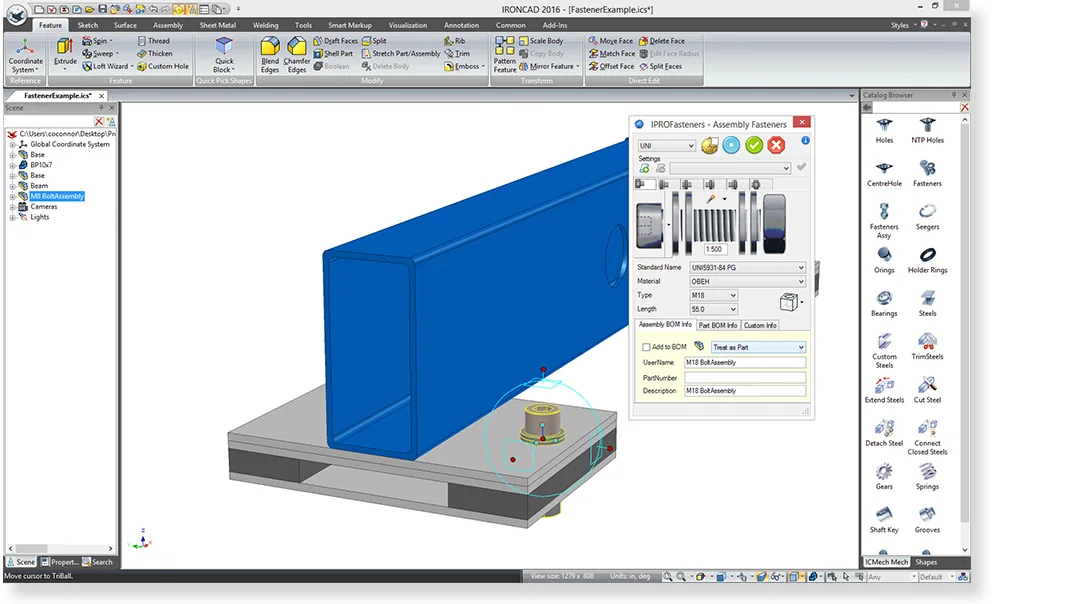

IronPRO
유지보수 무상기본 카다로그 밖의 고급 기능을 더하는 유틸리티 모음
기본 제공 카다로그 외 고급 기능을 쓸 수 있는 유틸리티 모음. 종류가 많아 전체 목록은 본사 문서로 안내합니다. 유지보수 기간 내 무상 제공되며 별도 구매는 불가능합니다.
IronPRO 유틸리티 목록 보기

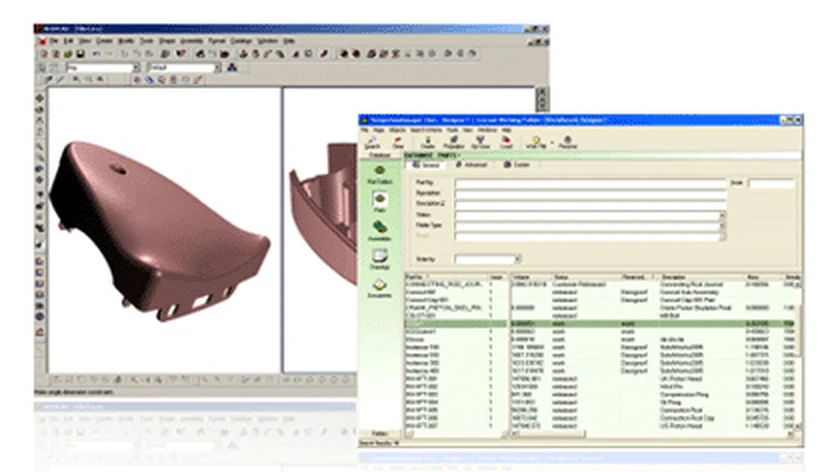

DDM (Design Data Manager)
PDM · 데이터 관리IronCAD를 위한 통합 PDM 솔루션
여러 CAD 데이터를 한 라이선스로 관리하고, 도면·문서와 설계 변경 흐름을 함께 다룹니다.
- 이기종 데이터 관리
- 단일 라이선스로 여러 CAD 데이터를 함께 관리하고, IronCAD 도면의 PDF를 자동으로 만듭니다. Microsoft SQL 데이터베이스를 지원하며 문서는 드래그&드롭으로 등록합니다.
- 제품 구성 3종
- DDM Office는 3D CAD를 쓰지 않는 사용자를 위한 문서·도면 편집과 3D·PDF·DWF 뷰어를 제공합니다. DDM Professional은 3D CAD 사용자를 위해 Office 기능을 모두 포함하고, DDM Web은 사이트 라이선스로 데이터베이스를 열람합니다.
- 설계 변경 워크플로우
- ECN·ECO 프로젝트 중심의 워크플로우를 지원합니다. DDM Web으로는 읽기 전용으로 데이터에 접근할 수 있습니다.
이미지 출처: IronCAD LLC
KeyShot·MPIC BASIC CAE 라이선스는 별도 구매이며, 기본 IronCAD 보유 후 추가 도입할 수 있습니다. IronPRO는 유지보수 기간 내 무상 제공으로 별도 구매 대상이 아닙니다.
