IronCAD Design Collaboration Suite 2027의 새로운 기능

제한된 링크 부품의 직접 편집

컨텍스트 메뉴의 「활성으로 설정」으로 제한된 외부 링크를 완전히 편집 가능한 링크로 바꾸고, 「모두 비활성화」로 빠르게 되돌립니다. 외부 링크 구성 요소가 많은 제조 현장에서 성능을 크게 끌어올립니다.

유연한 어셈블리 지원

어셈블리에 「Flexible」 표시를 해 설계 의도를 유지하면서 하위 구성 요소의 위치를 인스턴스마다 다르게 지정합니다. 같은 하위 어셈블리가 여러 구성으로 나타나는 설비 레이아웃에 적합합니다.

스켈레톤 디자인 — 하향식 설계 제어

어셈블리의 중심 기준이 되는 전용 스켈레톤 모델을 만들고, 스케치·평면·축·점·곡선·서페이스·바디 같은 참조 형상을 이 한 모델 안에 정의합니다. 공개(게시)로 표시한 형상을 복사 작업으로 어셈블리 전체에 전파하며, 스켈레톤을 고치면 모든 종속 부품이 자동 업데이트됩니다.

• 스켈레톤 한 번 수정으로 여러 부품에 안정적으로 반영 — 설계 반복 속도 향상
• 주요 치수·위치·관계를 한 곳에 모아 중복·충돌 형상으로 인한 오류 감소
• 무거운 어셈블리 수준 스케치나 과도한 외부 참조를 피한 경량·안정 모델
• 여러 사용자가 최상위 어셈블리에 접근하지 않고 공유 스켈레톤 참조 — PDM·병렬 설계 지원
• 현재 스트럭처드 파트에서 사용 가능, 향후 이노베이티브 파트로 확장 예정

한 손 카메라 조작 및 시각적 회전축

한 손으로 조작하는 카메라 제어와 회전축 구체가 추가되어 크고 복잡한 어셈블리·시설 레이아웃 탐색이 직관적으로 바뀝니다. 회전 중심은 주황색(씬 기준) 또는 청록색(형상 기준)으로 표시됩니다.

• [MMB]+[LMB] = 팬 · [MMB]+[RMB] = 확대/축소 · [MMB]+클릭+[LMB] = 워크
• 도구 → 옵션 → 상호작용 → 마우스에서 사용자 지정 가능

직교가 아닌 시점에서 원근 투영

현재 뷰가 면이나 상단·전면·우측을 정면으로 보고 있지 않을 때 원근 투영을 켜는 카메라 설정이 추가되었습니다. 정면·상단·우측이나 「보기」 도구로 방향을 맞추면 자동으로 직교 투영으로 전환됩니다.

트라이볼을 공간에서 자유롭게 이동

마우스 오른쪽 클릭 토글로 트라이볼 중심을 형상 위가 아닌 빈 공간에서도 자유롭게 옮길 수 있습니다. 시설·장비 배치 시 대형 구성 요소의 위치 지정이 빨라집니다.

빠른 매개변수 편집 대화 상자 — 이동 및 유지

빠른 매개변수 편집 팝업을 옮길 수 있고, 옮긴 위치가 세션 간에 유지됩니다.

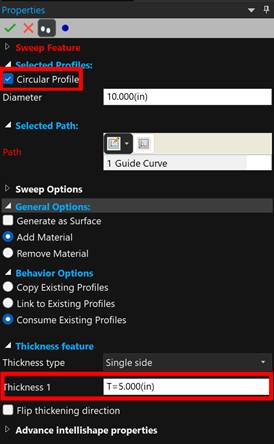

스윕·돌출·회전의 두께 매개변수화

원형 스윕, 돌출, 회전의 두께 값을 완전히 매개변수화할 수 있고 자동 이름 지정도 됩니다. 배관·덕트·얇은 벽 부품의 벽 두께를 수정 과정 내내 설계 의도대로 유지합니다.

스윕 및 돌출 개선

곡선에 배치할 때 방향(위/아래/전체) 지정이 개선되고, 돌출에 초기 오프셋(사전 돌출)과 대상 서페이스 제어가 추가되었습니다.

필렛 · 챔퍼 업그레이드

위·아래 반지름이 다른 비대칭 접선 블렌딩과, 모서리 넘김 옵션(「스크롤하여 넘기기」·「모서리에서 자르기」)이 추가되어 오류를 방지합니다.

모서리 다듬기 — Delete 키 동작

선택한 모따기·블렌드 모서리에서 Delete를 누르면 값만 지워지는 것이 아니라 형상 자체가 삭제됩니다.

피처 및 와이어프레임의 외부 참조

돌출·배열·미러링 같은 피처와 3D 와이어프레임·배관 도구가 다른 부품의 외부 참조를 지원하며, 업데이트 추적과 투영에 준하는 구속 조건을 제공합니다.

외부 기준면에서 돌출 오프셋

설정한 오프셋 거리를 유지한 채 외부 부품의 면까지 돌출할 수 있습니다. 한 부품의 변경이 다른 부품의 피처에 반영되는 설계가 가능해집니다.

3D 커브 외부 참조

3D 커브를 점·선에 구속하는 명령이 추가되어, 참조된 형상이 바뀌면 3D 커브가 자동 업데이트됩니다. 스윕·로프트·레일·경로 기반 피처처럼 3D 커브에 의존하는 모델의 정확도와 일관성이 올라갑니다.

바디 그룹 강조

BOM 트리에서 그룹을 선택하면 뷰포트에서 연결된 형상이 즉시 강조됩니다. 다중 부품 산업 장비 설계의 시각적 검증이 빨라집니다.

다중 바디 돌출 · 스트레치

돌출 또는 스트레치로 닫힌 스케치 영역마다 새 바디를 하나씩 만들 수 있고, 영역 선택도 개선되었습니다. 단일 스케치로 여러 부품을 만드는 공구판·기계 프레임 작업에 적합합니다.

오프셋 서페이스 개선

「모두 반전」 방향 제어, 스티칭·볼륨 서페이스 지원, 개별 면 생략 기능이 추가되었습니다. 주조품·외함·중장비 페어링의 정밀 서페이스 모델링이 가능합니다.

평행 커브 연산

서페이스 모서리와 교차점에서 평행 커브를 만드는 기능으로, 반복 및 일괄 작업도 지원합니다.

측정 및 분석

색상 매핑과 클릭 한 번으로 곡률을 평가하는 서페이스 곡률 도구가 추가되었습니다. 무게중심을 시각적으로 확인·출력할 수 있고 측정 명령에서도 쓸 수 있습니다.

원형 형상 거리 구속 조건

원기둥·홀·호·원형 모서리 사이의 중심 간 거리, 최소 거리, 최대 거리 구속을 바로 설정할 수 있습니다. 홀 패턴 정렬, 간극 확인, 맞춤 공차, 설계 범위 구속에 유용합니다.

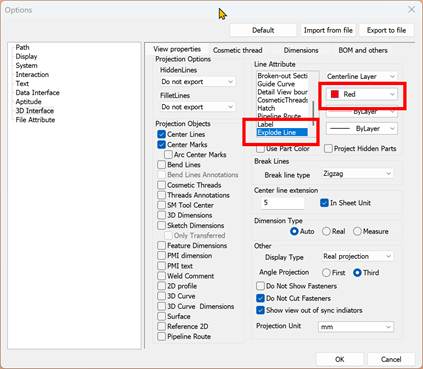

분해선 투영 및 2D 저장 개선

분해선이 독립된 스타일로 2D 뷰에 투영되고, DWG로 저장할 때 분할 뷰의 분할선 길이가 정확히 유지됩니다.

배관 개선

정교한 삭제 규칙, 지능형 플랜지·커넥터 배치(맞대기·뒤집기·스냅), 끝점 전환, 3D 구체 조정과 함께 미리보기가 향상되었습니다.

어셈블리 투명도

선택한 서페이스·면을 일시적으로 투명하게 만들어 뒤에 있는 항목을 선택할 수 있고, 한 번의 명령으로 모두 되돌립니다. 밀집된 대규모 시설 내부 작업에 필수적입니다.

복제 — 「메이트와 함께 복사」

구속 조건을 포함한 전체 구성 요소를 한 번에 복사합니다. 장비·시설 배치에서 반복되는 하위 어셈블리 복제 생산성이 크게 올라갑니다.

BOM · 사용자 지정 속성의 불러오기/저장

사용자 정의 속성, 형상, 질량·부피 속성, BOM 행이 모든 불러오기/저장(.x_t, .asat)과 3D·2D 환경 사이에서 온전히 보존됩니다.

피처 인식 개선

부품 수준과 어셈블리 수준 양쪽에서 피처 인식을 실행할 수 있습니다. STEP·IGES 같은 중립 파일로 불러온 형상을 편집 가능한 형상으로 바꾸는 속도가 크게 빨라졌습니다.

스케치 기반 부품 · 어셈블리 늘리기

기존 사이즈박스 대신 스케치 정의를 기준으로 늘릴 수 있습니다. 각도가 있거나 비직교인 복잡한 형상의 늘림 정확도가 크게 향상됩니다.

늘리기 시 억제된 피처 포함/무시

「억제된 피처 포함/제외」 옵션으로 늘리기 작업에서 어떤 피처가 영향을 받을지 정확히 제어합니다.

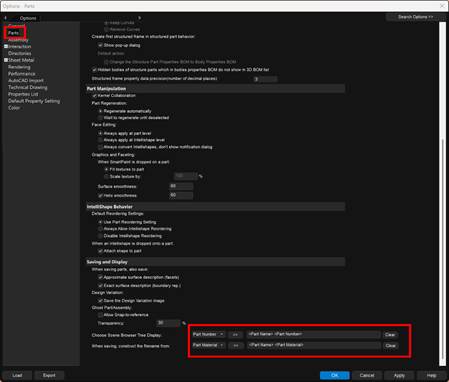

부품 이름 및 파일 이름 서식

부품명·저장 파일명 서식 인터페이스가 새로 디자인되었습니다. 편집 상자가 커지고 지우기·초기화 버튼이 추가되었습니다.

패턴 피처 노드 상자 선택

패턴 노드를 하나씩 고르는 대신 상자를 드래그해 여러 노드를 한 번에 선택합니다.

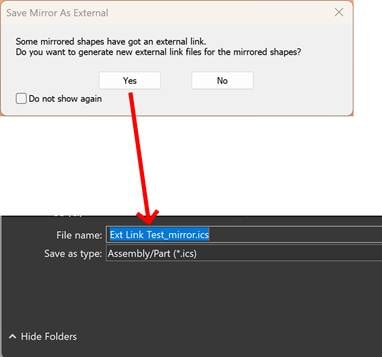

외부 링크된 미러 부품의 다른 이름으로 저장

미러링된 외부 부품을 저장할 때 사용자 지정 파일 이름을 입력하도록 안내합니다. 좌·우 변형을 파일명 충돌 없이 관리할 수 있습니다.

캠 경로 편집

모션 경로에서 생성된 캠 경로의 형상·제어점·매개변수를 직접 고칠 수 있습니다. 모션 시뮬레이션이 끝난 뒤 캠 프로파일을 처음부터 다시 만들지 않아도 됩니다.

Alt 키로 어셈블리에 추가

「선택한 어셈블리에 자동 추가」가 꺼져 있을 때, Alt를 누른 채 부품을 드롭하면 현재 활성 어셈블리에 선택적으로 추가됩니다.

씬 브라우저 가독성 개선

링크 경로에 붙던 불필요한 아이콘을 없애, 외부 링크가 많은 대형 어셈블리에서도 트리가 깔끔하게 보입니다.

다중 피처 부품 링크 성능 향상

피처 부품 링크가 많은 어셈블리의 생성·열기·닫기·저장·업데이트가 빨라졌고, 연결된 부품 간 실시간 업데이트가 안정적입니다.

포인트 클라우드 크기 조정

개별·그룹·씬 전체 포인트 클라우드의 크기를 조정하고 원클릭으로 되돌릴 수 있습니다. 역설계나 시설 배치에서 스캔 데이터를 정렬하기 쉬워집니다.

패턴 피처의 접선 면 정렬

모서리 패턴이 접선 면을 자동 감지해 정렬합니다. 곡면이나 복잡한 형상에 패턴을 만들 때 수동 수정이 줄어듭니다.

가이드 커브 반전

스윕·로프트 등 피처를 만드는 중에 가이드 커브의 방향을 즉시 뒤집을 수 있습니다.
